內外壓平衡波紋補償器如何補償位移和應力吸收？

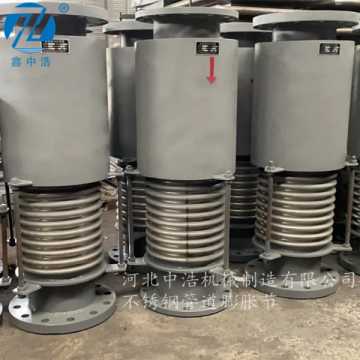

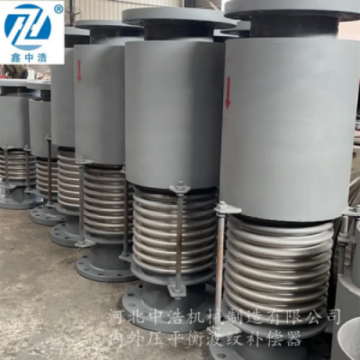

內外壓平衡式波紋補償器以其特殊結構和工作原理，實現對管道系統位移補償和應力吸收。內外壓平衡式波紋補償器主要結構有平衡波紋管、波紋管、段接管和導向裝置以及密封元件等構成。內外壓平衡式波紋補償器在其管道系統中應用效果顯著，它不但能吸收位移和應力，還有效提高管道系統穩定和可靠性。由于特殊結構和設計，還有這較長使用壽命和降低維護成本。
一、工作原理：a 當波紋管受到熱脹冷縮和其他外力作用時，波紋管根據受力大小和方向發生相應伸縮和形變，這種變形能夠吸收管道熱脹冷縮或外力引起位移，從而減少管道應力影響。
b 內外壓平衡式波紋補償器采用特殊結構和設計實現內外壓平衡，在波紋管內外兩側分別設有平衡室，并獲通過連接管將其連接，當管道受到熱脹冷縮引起變形時，波紋管內外壓力差會通過連接管傳遞到平衡室內，從而實現內外壓平衡，這種平衡機制有效減少波紋管內外壓力差產生軸向力，從而提高補償器承載能力和穩定性。
二、應力與位移吸收實現：a 軸向位移吸收 內外壓平衡式波紋補償器t通過波紋管軸向伸縮變形吸收管道軸向位移。當管道因熱脹冷縮或其他軸向變形和伸長收縮時，波紋管會相應吸收產生的位移量。
b 應力分散與緩解 管道系統中，由于熱脹冷縮或其他外力作用，管道可能產生較大應力集中，此時內外壓平衡波紋補償器通過其波紋管柔性變形和內外壓力平衡機制，有效分散和緩解應力集中，保護管道系統免受損害。
